QY-520A型Q开关Nd:YAG激光治疗仪

治疗机理

QY-520A型Q开关Nd:YAG激光治疗仪是采用掺钕钇铝石榴石（Nd3+：YAG）晶体作为激光工作物质， KD*P晶体普克尔盒作高速电光主动式Q开关，非线性晶体KTP作为频率上转换器（倍频器）使基波1064nm转换为532nm波长（纯绿色）激光，因此该治疗仪又名“电光Q开关双波长Nd:YAG激光治疗仪”。

适应症和禁忌症

适应症：

1064nm 激光用于蓝黑色皮肤色素性病变的治疗；

532nm激光用于红褐色皮肤色素性病变的治疗。

结构

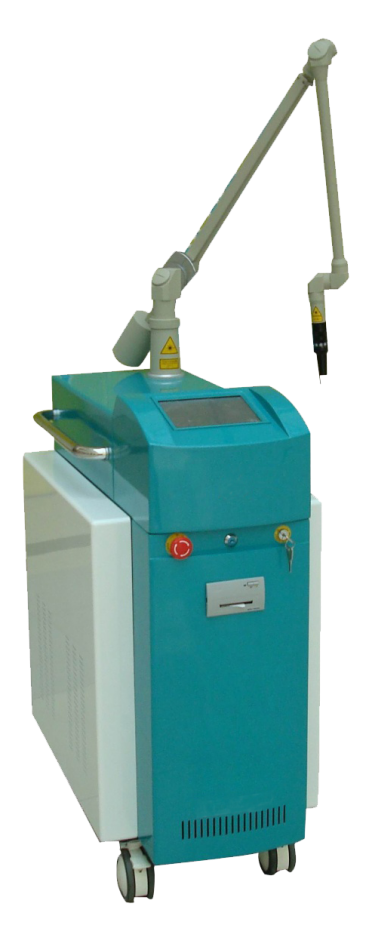

该产品由主机部分、七关节导光臂、脚踏开关组成；

主要技术性能

激光类型： 电光Q开关双波长Nd:YAG激光器

激光模式： 多模

激光输出波长： 1064nm 532nm

单脉冲宽度： 7ns+20% 7ns+20%

单脉冲最大能量： 1000mJ+10% 500mJ+10%

最大能量密度： 12J/cm2 6J/cm2

治疗光斑直径： Ф1mm--Ф8mm 连续可变 （+20%）

重复频率： 1--10Hz连续可变（+10%）

冷却方式： 内循环全封闭水冷却

瞄准光束： 650nm波长半导体激光（红色、＜5mw）

光束传输方式： 七关节导光臂（含固定导入节）

供电电源： ～220V 50Hz

激光器终端输出半角发散角： 20mrad—55mrad;（1064nm、532nm）

激光光束半角发散角： ≤3.5mrad （1064nm、532nm）

能量不稳定度： St (1064nm)+5% St (532nm)+5%

能量复现性： Rp (1064nm)+5% Rp (532nm)+5%
